1、概述

 電力系統為了減小無功損耗，通常采用并聯補償電容器組的方法來提高功率因數。在實際應用中，電容器補償裝置事故率比較高，這是由電容器補償裝置工作狀態的特點決定的。所以定期對補償電容器進行檢測，早期發現電容器缺陷，避免故障擴大，是十分重要的。而在現場電容器都是成組并聯的，所以用一般電容表需將引線拆除后才能測量，工作量大，而且容易造成接線錯誤、損壞電容器。

 我公司研制的電容電感測試儀采用高精度、大開口鉗形電流互感器進行電流測量，使用異頻抗干擾電源輸出，測試精度高、數據穩定，具有極強的抗干擾能力，能在強磁場環境中進行測試而精度不受影響，是一款高性能、便攜式補償電容器測試儀。儀器不僅能測試單相電容器，還具有三相電容器測試功能，針對不同聯結方式的三相電容器組進行一鍵測量，簡單方便。同時儀器還可測試各種電抗器、電阻器，并且儀器還可以單獨進行電流測試。

2、儀器特點

    1、異頻電源輸出：儀器使用異頻電源輸出進行測試，大大提高了現場的抗干擾能力，可在高強度磁場中進行測試而精度不受影響；異頻電源采用逆變技術，具有軟啟、軟停功能，大大減少對試品的沖擊，更好的保護試品；同時電源輸出采用PID調節算法進行恒流限壓輸出，更加強了測量的精度和穩定性，同時輸出短路也不會損壞儀器。

    2、單相測試功能:儀器可對單相電容器、電抗器、電阻器進行測量，同時單相測量時還可選擇自動測試，由儀器自動判斷試品類型。

    3、三相電容測試功能:儀器具有三相電源輸出及接口，可對三相Y型聯結電容器、三相Yn型聯結電容器、三相△型聯結電容器、三相III型聯結電容器進行一次接線，即可完成三相電容測試，并對分相電容分別進行測試計算，簡單、方便，大大提高了現場使用人員的工作效率。

    4、電容容量測量:準確設置電容試品的額定頻率和額定電壓，儀器可自動計算電容器的補償容量，減少現場人員計算量。

    5、試品電抗測量：儀器可根據測量結果自動計算試品的容抗、感抗、阻抗，方便現場進一步對數據進行分析。

    6、電流測試功能:使用儀器鉗形電流互感器可單獨用于電流檢測，可檢測電流信號的基波有效值、總諧波失真、信號頻率及三、五、七、九次諧波的含有率，從而對電流信號進行簡單的電能質量分析。

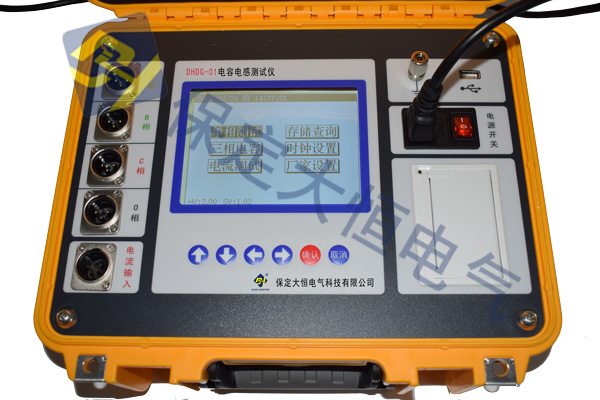

    7、儀器采用大屏幕液晶顯示，使用中文菜單，中文提示，操作簡單。

    8、不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。

    9、熱敏打印機打印功能，快速、無聲。

    10、人機交互界面更加友好：屏幕頂部狀態欄實時顯示優盤插入狀態、測試狀態、存儲狀態等，對未連接的設備進行操作時，顯示相應的未連接提示信息。

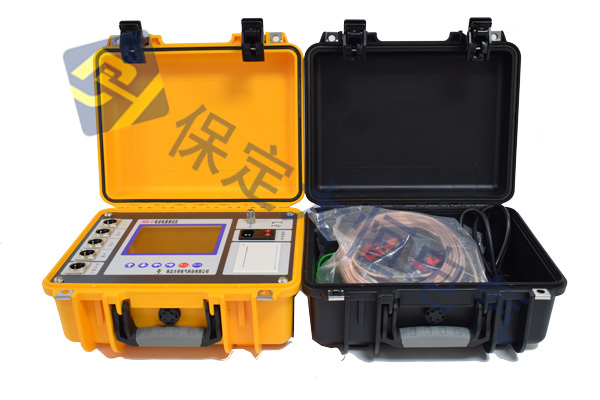

    11、體積小、重量輕，方便攜帶使用。

3、技術指標

    1、電容測量范圍及精度

  電容測量范圍：  0.1μF～3500μF

  電容測量精度：  ±（讀數×1% +0.005μF）

         分辨率：    0.001μF（四位有效數字）

    2、電感、電阻測量范圍及精度

  電感測量范圍：  100μH～20H

  電阻測量范圍：  10mΩ～20kΩ

  測量精度：      ±讀數×2%

    3、電流測量范圍及精度

  電流測量范圍：  AC 10mA～50A，30～150Hz

  電流測量精度：  ±讀數×1%

    4、電壓測量范圍：

  電壓測量范圍：  AC 0V～30V

4、使用條件及外形

工作電源：      AC100～240VAC，50Hz/60Hz

外形尺寸：      320mm(長)×270mm(寬)×145mm(高)

儀器重量：      4.5kg（不含線纜）

使用溫度：      -10℃～50℃

相對濕度：      ≤90%，不結露
